1.0MM间距卧贴（2-20PIN)

1.0MM间距卧贴（2-20PIN)

品牌：ZDX/兆达鑫
规格：3.10X4.30XNAWB
型号：ZDX-W-1001-NAWB
包装：1500PCS/盘
卧贴针座连接器；间距1.0MM；2-20PIN；卧式贴片；外壳LCP/9T；电流1A；适用电线范围AWG#28-32。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表兆达鑫科技内部的测试结果，如需详细测试方式，请联系兆达鑫业务人员。
微信咨询 技术支持
PDF文件下载
3D下载

基本参数

SPECIFICATIONS
Current Rating：1A AC，DC
Voltage Rating：50V AC，DC
Temperatuer Range：-25℃～+85℃
Contact Resistance：20mΩ Max
Insulation Resistance：100MΩ Min
Withstanding Voltang：500V AC/minute



详细图纸规格书下载：



NO.  Molde Code  品名 Specifications 规格 PDF图纸下载 规格书下载
1 ZDX-W-1001-NAWB 针座卧贴1.0MM间距卧式贴片（2-20PIN)

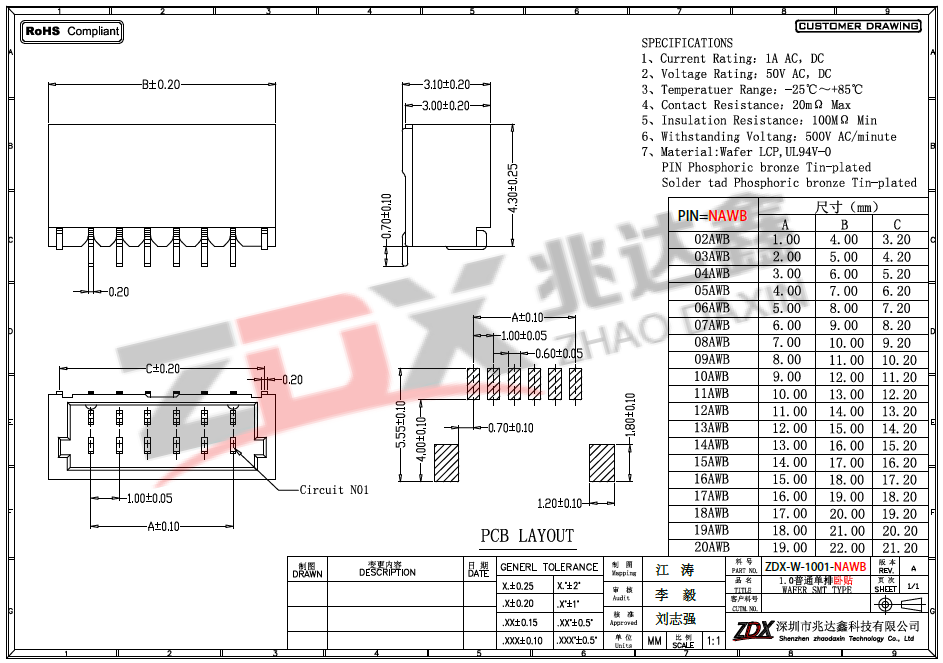

尺寸图
