基本参数
1.材质：
1.1 胶芯:LCP+30%G.FUL94V-0；
1.2 端子:C7025/C2680;镍底50U”MIN，接触区域镀金(AU
1u")焊接区镀镀金C/F；
1.3
外壳:SUS201/SUS304,T=0.30mm;表面镀镍50U”MIN；
1.4 中夹片:SUS301;
2.主要特性:
2.1额定电流:3A/5A；
2.2接触阻抗:40mΩMAX(初始值) 50mΩ
MAX(测试后)；
2.3绝缘阻抗:100MΩMIN
2.4耐压测试:100V AC R.M.S.
2.6整体插入力:5-20N 整体插入力:5-20N(耐久后) 整体拔出力:8-20N
整体拔出力:6-20N(耐久后)；
2.7耐久寿命:10000次；
2.7耐久寿命:10000次；
2.8耐高温:SMT回流焊(峰值260°±5°)，塑胶不能有起泡，融胶等不良,变色，翘曲变形在公差范围以内;
2.9产品须做焊锡测试,粘锡面积达到95%以上；
3.0盐雾测试:（24-48）H MIN；
3.1工作温度·-30℃~+85℃。
详细款式图纸3D模型以下可下载：
| NO. | Molde Code 品名 | Specifications 规格 | PDF下载 | 3D下载 |
| 1 | ZDX-CFMS162JS24 | TYPE-C16PIN母座全贴片外壳带弹L=7.35MM（TID认证62680） |
|
|

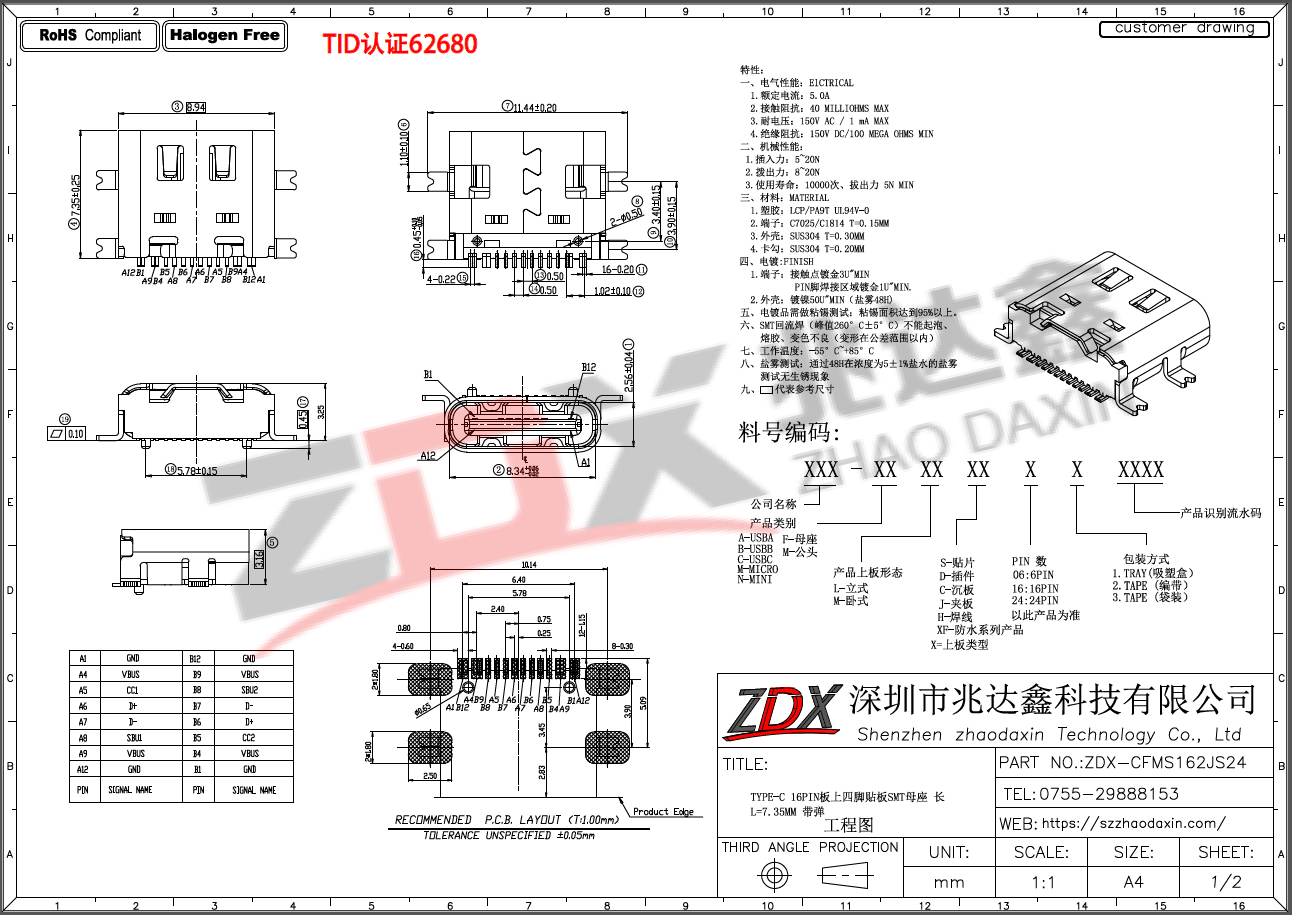

尺寸图
产品详情
